1 概述

ND-DC-1无线电量检测仪是一款广泛应用于油井电力系统的智能化多功能电力参数测量和控制装置，可以直接用作电参量的测量计量装置。可以对3路无源开关量进行监视，还具有5路继电器输出。

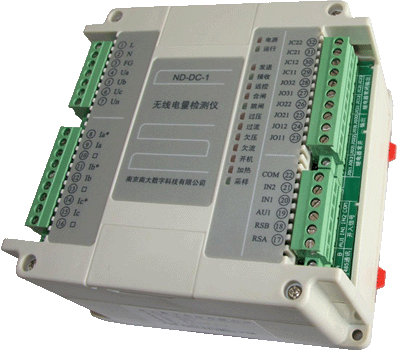

ND-DC-1无线电量检测仪具有一个独立的RS485通信接口，可方便地进行各种通信联接。具有面向用户的开放式通信协议。外形如图：

1.1 应用范围

ND-DC-1可作油井电力自动化系统的远端数据采集控制终端，可实时采集电压、电流、功率、功率因素、电度、频率、电能计量、电流波形等参数。具有过流，过压，欠流欠压报警。同时配有有3路空节点输入，5路继电器输出，用来检测和控制外部设备。

主要功能

1.2.1 测量功能

NDDC-1系列具有数据采集和测量功能，提供以下数据的实时测量

·电压：Ua、Ub、Uc、Uav 、Uab、Ubc、Uca、Ulav

·电流：Ia、Ib、Ic、Iav

·四象限有功功率：Pa、Pb、Pc、Ps

·四象限无功功率：Qa、Qb、Qc、Qs

·视在功率：VaIa、VbIb、VcIc

·功率因素：PFa、PFb、PFc、PF

·频率：F

·电能计量：正向有功电能，反向有功电能，正向无功电能，反向无功电能

·电流图：A相电流1~216点

1.2.2 I/O功能

·5路继电器输出，用于报警输出或控制输出使用

·3路开关量输入，用于监测输入开关量状态

1.2.3 通信功能

具有独立的RS485通信接口，可同时接收和发送数据信号，支持MODBUS等通迅规约。可方便地实现数据远传。

1.2.4 记忆存储功能

各种参数可通过设定，可选择电流/电压的变比，通讯速率、地址等参数设置。所有设定存放在仪表内部的非易失性存储器中，掉电不丢失，编程设定具有密码保护功能。长期工作不须调校，断电后表内数据可长期保存。

1.2.5高精度的数据测量功能

在输入动态工作范围（1000:1）内,非线性测量误差小于0.2%.有功测量满足0.2S、0.5S，支持IEC62053-22，GB/T 17883-1998无功测量满足2级、3级，支持IEC62 053-23，GB/T 17882-1999.

2 安装接线

2.1 安装

ND-DC-1无线电量检测仪采用DIN-35标准导轨安装方式，也可开孔安装。

外形尺寸：长宽高136×141×85

注意事项：本产品内部无用户可调节元器件，安装时 ·请不要拆开 ·不要带电作

2.2 接线

2.3 接线注意事项

·通迅线必须采用0.75mm2屏蔽双绞线.

·通迅线RS485的A端和B端不能接反.

·通迅线总长度小于1200米.

·接入装置的导线截面应满足：电流回路为不小于2.5平方毫米；电压回路不小于1.0平方毫米.

3 使用与维护

通电前，检查所有接线尤其是电源线是否正确。

通电后，电源灯常亮，表明此时电源已加上，否则检查电源接线是否正确，电源电压是否符合要求。

4 运输与贮藏

本产品运输时，需在包装条件下进行，运输和拆封过程中不应受到剧烈振动和冲击。存放装置应在原包装内，保存地点应环境清洁，环境温度不超过－20℃～＋70℃,相对湿度不超过90%，空气中不含腐蚀性气体和霉菌。

5 技术指标

如下表4:

参数
精度等级
U、I为0.2级，P、Q为0.5级，
有功电能为0.5级，无功电能为0.5级
输入测量
接线方式
三相三线、三相四线
电压
额定值
AC220V
测量范围
10～288V(相电压)
过负荷
持续：1.2倍瞬时：2倍(10秒)
功耗
<1VA(每相)
阻抗
>300kΩ
电流
额定值
AC 1A
测量范围
0.005～6A
过负荷
持续：5倍瞬时：10倍(5秒)
功耗
<0.4VA(每相)
阻抗
<20mΩ
频率
50/60Hz±10%
电能
正负有功、无功电能计量
电源
工作范围
AC、DC 80V～270V
功耗
≤1VA
输出
数字量
RS－485接口，MODBUS－RTU协议
继电器接点输出容量
AC 250V 8A
接点输入
常开
工作条件
－10～55℃，相对湿度≤93%，
无腐蚀气体场所，海拔高度≤2500m
隔离耐压
输入和电源>2kV，输入和输出>2kV，
电源和输出>1.5kV
绝缘电阻
≥100MΩ
外形尺寸
长136×宽141×高85
