一 概述
在工业生产中，关键地方的温度、压力参数是重要的生产参数，需要准确测量。NJWY无线温压仪集成了高精度温度压力传感器，高可靠性液晶显示装置，太阳能供电技术，低能耗技术及无线传感器网络技术等，能够准确测量出现场的压力、温度，能有效提高生产过程中的安全性和效率。
NDWY 无线温压仪集成了高精度温度压力传感器、液晶显示装置、太阳能供电技术、低能耗技术及无线传感器网路技术，将压力传感器和温度传感器集成一体，能够测量出安装位置的压力、温度数据，采集的数据可以在液晶显示装置上显示，可以保存在仪器内部的存储器中，也可以将数据进行无线远程传输。NDWY 无线温压仪能够达到防爆要求，可以应用在存在爆炸性气体的环境中（如油田中的抽油井井口），也可应用在其它需要测量压力、温度数据的场合。
1.2 仪器的功能
1. 压力、温度参数实时采集及显示。
2. 温度、压力数据定时存储。
3. 温度、压力历史图形查询。
4. 温度、压力数据无线传输。
5. 内置太阳能电池和聚合物锂电池（无爆炸危险），不需外供电。
1. 创新地将压力传感器和温度传感器集成一体，只需在一点安装即可测量多种参数。
2. 采用低能耗和太阳能供电技术，无需充电，保证仪器长时间连续工作。
3. 集成液晶显示模块，可在现场实时显示数据变化。
4. 内置无线模块，可实现数据的无线传输。
5. 采用无线传感器网络技术，在网络信号覆盖范围内自动联网。
二 型号说明
本仪器型号表示为NDWY2.5G1/2PⅠ：即设计代号为Ⅰ、工作温度范围在-20℃～+70℃、扣型代号为G1/2、额定压力为2.5MPa。
三 主要技术指标
1. 压力范围：0～额定压力；精度：0.5%。
2. 温度范围：-50℃～100℃；精度：1%。
3. 数据存储量：≥10年
4. 工作温度范围 ：-20－70℃
5. ZigBee无线通讯指标
(1). 协议标准 IEEE 802.15.4，频段 2.405-2.48GHz；
(2). 发射功率 122mW；
(3). 接受灵敏度 -90dbm；
(4). 通讯距离 100m；
(5). 数据传输速率 250KBps；
(6). 信道数 16；
(7). 通信延时 设备接入<30ms、睡眠唤醒<15ms、通道建立<15ms；
(8). 调制方式 DSSS（0_QPSK）；
(9). 寻址方式 64位IEEE地址，8位网络地址；
(10). 数据加密 128-bit AES；
(11). 错误校验 CRC-16/32；
(12). 信道接入方式 CSMA-CA。
6. 防爆等级：ExicⅡAT4
四 工作原理和结构
NDWY无线温压仪主要由压力传感器和温度传感器、主机（含太阳能电池、内置锂电池、液晶显示屏）、通信天线等组成。采集温度、压力时，微处理器根据采集到的模拟量计算当前的温度、压力值在液晶屏显示，定时将温度压力进行存储。当无线温压仪联网后如果收到上位机的数据请求则将相应的温度、压力数据发送给上位机。
NDWY无线温压仪主要由压力传感器和温度传感器、主机（含太阳能电池、内置锂电池、液晶显示屏）、通信天线等组成（见下图）。

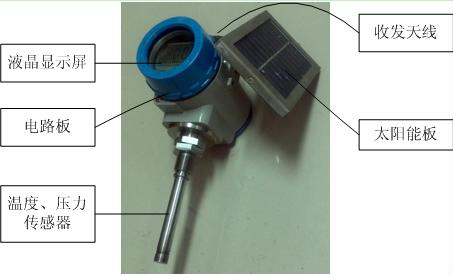

图4-1 无线温压仪结构示意图
五 安装与维护
(1). 用生胶带在温压仪的温度压力传感器螺纹接头上逆时针缠绕3-4周；
(2). 将温压仪的温度压力传感器安装在普通的压力表接头上，从温压仪的液晶屏上即可显示安装位置的温度、压力数据；
(3). 安装时注意太阳能一面尽可能朝阳。
5.3 安装注意事项
(1). NDSG15UI 无线示功仪要和光杆正交垂直，以免给加速度计测试位移带来误差；
(2). 太阳能电池板安装方向应尽最大可能接收太阳光，提高采收率；
(3). 施工时应避免磕碰、弄脏太阳能电池板，以免影响采光效果；
(4). 不要有金属物直接遮挡天线，使无线通讯信号覆盖范围广。
5.4 维护注意事项
(1). NDWY无线温压仪日常不需要特别维护与保养，若太阳能电池面板上有积灰或油污，应及时清理，以免影响光照效果；
(2). NDWY无线温压仪在工作12个月后，需要标定检定才能保证测试精度；
(3). 由于NDWY无线温压仪属于精密设备，油井大修作业时，需拆下由专人保管，标贴好油井名，并注意天线的保护，不要沾上原油，尤其是太阳能面板不要沾上原油。
六 防爆注意事项
(1). 不要在危险环境中更换电池和其他附件。拆装时产生的接触电火花会引起爆炸或火灾。即使是经过防爆检测机构认证的产品，在危险大气中使用时，也不可将附件连接器暴露在外；
(2). 不要以任何方式自行拆卸经过防爆检测机构认证的产品，改装设备硬件的原有设计结构。只有产品的原制造商才可以在经过防爆检测机构认证的生产场地内进行改装。未经授权的改装将导致该产品防爆认证失效；
(3). 不可将电池“+”“-”两极短路连接；
(4). 外壳上所有的紧固螺钉应该拧紧；
(5). 航空插头接口应该用符合标准规定的专用盖进行封堵；
(6). 设备在使用时，不要用手去拿天线，不可弯折天线。
